12月21日

隨著最后一輛加載車緩緩駛離

由湖北交投集團投資建設

中鐵大橋局承建的

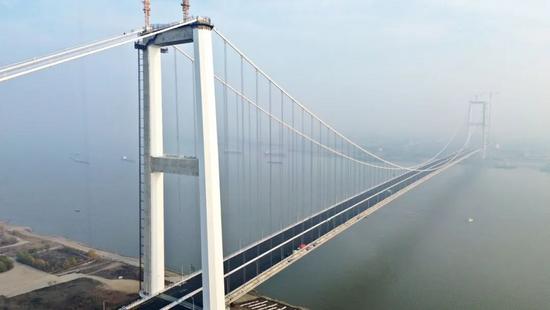

長江上最寬鋼箱梁懸索橋

武漢雙柳長江大橋

荷載試驗現場測試任務圓滿收官

這場歷時4個日夜的荷載試驗

全程由中鐵大橋科學研究院承擔

雙柳長江大橋

是武漢都市圈環線高速公路

跨越長江的關鍵控制性工程

其主橋跨度大、結構體系復雜

荷載試驗是驗證大橋承載能力

與運營安全的決定性環節

其目的在于

通過系統、科學的實測數據

檢驗結構在設計荷載下的

實際響應與受力狀態

確保橋梁施工質量和長期運營安全可靠

大橋荷載試驗

主要包括初始狀態調查

靜載試驗和動載試驗三部分

前期

橋科院試驗人員

已完成橋梁外觀檢查

恒載線形測量全橋704根吊桿索力測試

以及錨跨主纜672束索股索力均勻性檢測

初始狀態參數調查工作

為后續現場試驗的順利開展

奠定了堅實基礎

在靜載試驗中

針對雙柳長江大橋懸索結構

柔性大、跨度長、受力復雜的特點

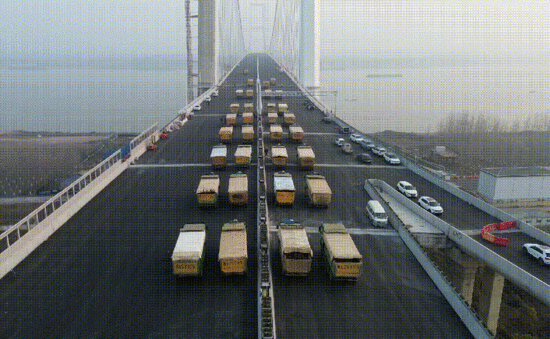

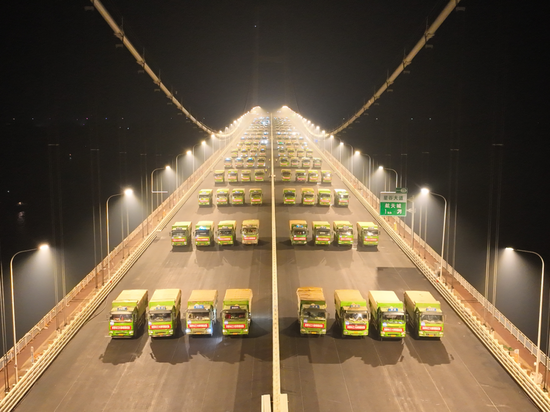

試驗團隊精心設計15種靜載工況

單次工況最大投入

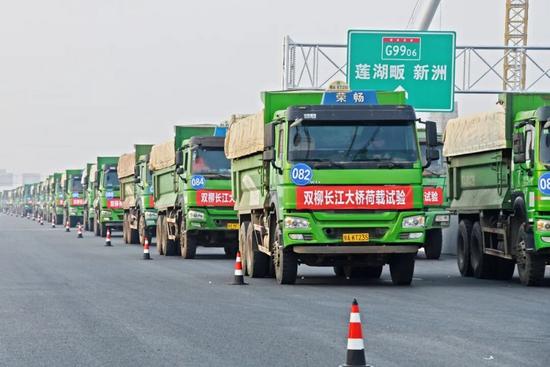

128輛35噸級三軸載重車

總重量達4480噸

相當于3000輛小汽車的重量

為了精準獲取橋梁的關鍵響應參數

全橋共布置292個應力測點

50余個位移測點及30余個索力測點

主梁撓度、應變分布、橋塔偏位

吊索索力、錨跨索股張力等關鍵指標

進行實時監測與精準分析

在動載試驗中

試驗團隊設置了9個工況

依次完成脈動測試、跑車試驗

跳車試驗及制動試驗

獲取了橋梁在動態荷載作用下的

自振頻率、振型、阻尼比

沖擊系數等關鍵響應數據

以對橋梁的動力特性進行評判

12月18日至12月21日

橋科院試驗團隊全程駐守現場

詳細規劃車輛編組

精準控制每一工況的車輛加載

高效完成全部靜動載試驗任務

確保數據采集完整可靠

通過本次荷載試驗

充分檢驗了大橋設計和施工質量

評價了大橋在設計使用荷載下的工作性能

為竣工驗收及運營管理提供技術依據

為大橋建立“指紋”檔案

本次荷載試驗中

成功應用了橋科院開發的多項創新成果

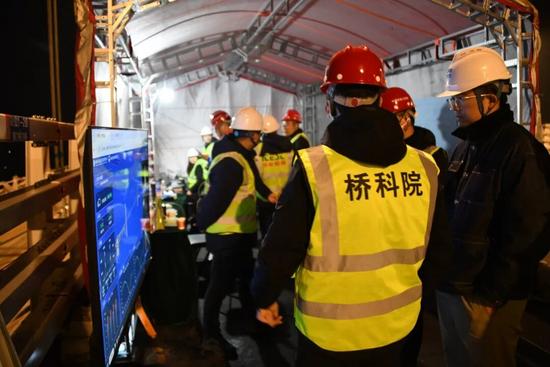

荷載試驗智能化指揮系統

可實現關鍵測試數據的集成化實時展示

確保試驗過程中各參數結果及時反饋

為指揮決策提供精準依據

大型橋梁智能激振設備

為橋梁動力特性測試提供了

更高效、更精準的技術手段

此外

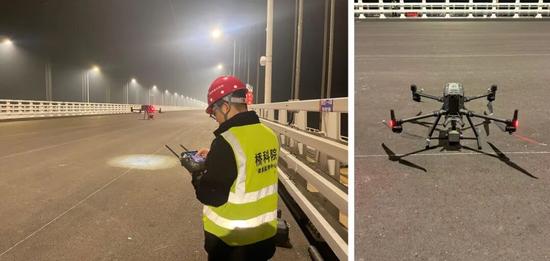

無人機激光點云線形測量

主動激振下橋梁動力特性移動掃描車

等技術的成功應用

為推動荷載試驗

向智能化、精準化方向升級

提供了堅實的技術保障

試驗不僅驗證了大橋的受力性能

更成功應用了

橋梁檢測試驗領域的多項創新技術

以高水準專業技術護航

大橋“通車前關鍵一考”

歷時3年建設的

武漢市第12座長江大橋

距離通車又近了一步

橋科院技術團隊表示

將以本次荷載試驗為契機

持續系統積累大跨度懸索橋

靜力性能數據

為大橋長期健康監測與智慧運維

提供技術支撐

助力將雙柳長江大橋打造成為

“平安、耐久、智能、綠色”的

現代化橋梁新標桿

雙柳長江大橋

預計將于2026年3月建成通車

該橋建成后將成為

武漢東部重要的過江通道

不僅可將武漢市新洲區至鄂州的行車時間

從原來的一個半小時縮短至約5分鐘

還將有力促進跨江融合與區域協同發展

顯著提升武漢都市圈路網整體效能

監制｜舒智明

審核｜祁曙光

編輯｜劉佩婭

圖文｜齊秦 白紅麗 黃奕萌

來源｜橋科院

【相關推薦】

最新進展！武漢漢南長江大橋北錨碇沉井下沉到位

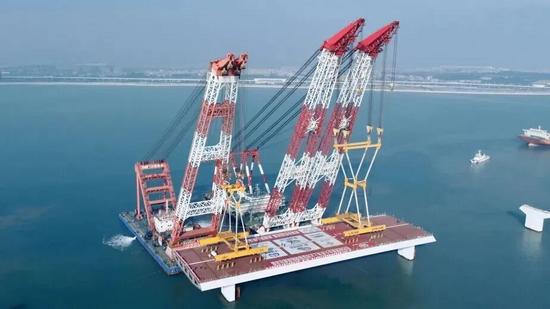

4586噸！廈金大橋廈門段項目海上首榀鋼箱梁吊裝完成
